pondělí 4. května 2020

Prodám BM 368 VF generátor

Prodám tento VF generátor BM 368 za 1500,- Kč.
Podrobný popis provedl  p.Ing.Lukáš Petříček  tady
Prodáno do Brna za 1000,- Kč
Pár foto tady :













sobota 2. května 2020

Prodám 80 let starý KV přjímač TORN E z r.1939

Prodám tento  KV přjímač TORN  E  z r.1939, Cena na ebay  14 800 Kč.moje cena  1 480,- Kč a doprava. Napájení 2V baterie 0,8 A   posice H a anodová baterie  90 V / 10 mA posice A viz schéma.
Tak již prodáno do Brna.
Podrozsahy      97 - 175  kHz
                        172 - 310 kHz
                        306 - 552 kHz
                        541 - 972 kHz
                        958 - 1720 kHz
                        1, 685   -  3,030  MHz
                        2,940   -   4,760  MHz
                        4,420   -   7,095 MHz

    Foto a schéma tady :




                 Zde jsou aktuální fota tohoto přijímače :


 Zpředu





sobota 29. února 2020

Wobler NWT 55


WobGenUSB – wobler a generátor do 55 Mhz, miliwatmetr do 10dBm až 500MHz
Můj kamarád z Brna  Slávek Orel už bohužel nevyrábí VF Woblery protože na to již nevidí.
S rozsahem 0,1 MHz až 55 MHz, osazený 1 x AD 8307
, 1 x PIC16F876A á 36,- Kč 2 x 14 pin a 1 x DDS AD9850 á  270,- Kč
Cena   s AL krabicí  .... 1080,- Kč    Podrobnosti v příloze ve formátu world ... doc.
 Info wobler USB.doc
Kontakt na požádání sdělím emajlem.
Konstrukce je modifikace zapojení NWT-7 verze 1 s modulem DDS AD9850 a se stejnými funkcemi jako zařízení NWT-7 a pracuje se stejným programem WinNWT4 http://www.dl4jal.eu/hfm9.htm
Připojení i napájení je z jednoho portu USB2.0,  odběr cca   120mA
Rozměr 22x68x93mm, konektory SMA female,připojovací kabel USB-A 95cm
více na těchto stránkách
Podklady pro výrobu a zprovoznění jsem zveřejnil tu
Existují dvě verze, S třemi relátkami a bez nich.

Verze bez relátek :
WobGenUSB – wobler a generátor do 55 Mhz, miliwatmetr do 10dBm až 500MHz
Konstrukce je modifikace zapojení NWT-7 verze 1 s modulem DDS AD9850 a se stejnými funkcemi jako zařízení NWT-7 a pracuje se stejným programem WinNWT4 http://www.dl4jal.eu/hfm9.htm
Připojení i napájení je z jednoho portu USB2.0, cca 120mA
Rozměr 22x68x93mm, konektory SMA female,připojovací kabel USB-A 95cm

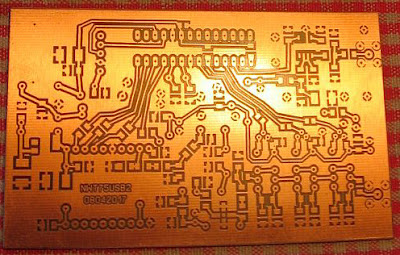

Deska DPS zespodu

Bez korekce
S korekcí
Graf 10 MHz

Graf   9 MHz CW filtr



Blokové schéma

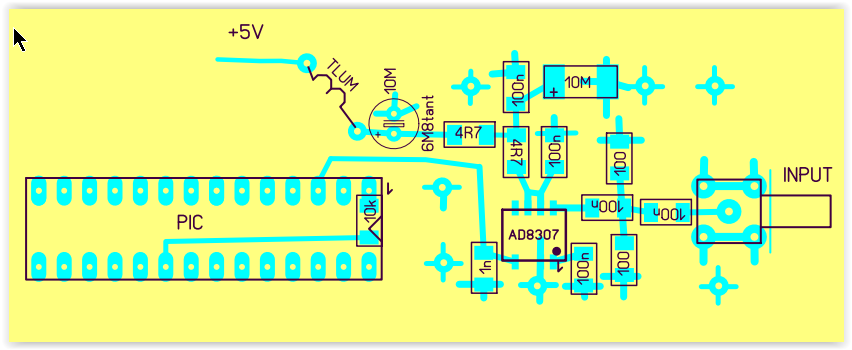

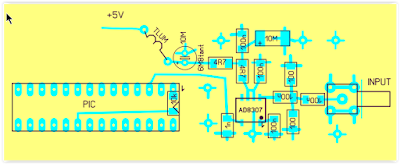

Vstup 50 Ohm, max 10dBm , detektor AD8307
Typické hodnoty a křivky :
Wobler – rozsah min. 90dB (100kHz až 55MHz, -82 az + 10dBm)
Výstup generátoru na 50 Ohm +6 az 7 dBm
odchylka průběhu v rozsahu 1,75 až 52 Mhz do 1,5dB
potlačení harm typicky kolem -50dB  (> -46) na 9MHz
hodnoty jsou do určité míry závislé na výstupu 5V USB konkrétního PC/notbuku – u mne 4,96V
vstup detektoru naprázdno:
  průběh pro wobler 0,1 – 55 Mhz (s korekcí)          výstup generátoru 1,75 až 52 Mhz (bez korekce)
příklad měření CW filtru 9MHz:


Součástí je návod na uvedení do provozu, měřicí protokol, schema,CD s ovladači a SW, 4ks SMA kabelů - 2 ks propojky - zkratovací a kalibrační -40dB, 2 ks připojovací, vše RG174.
Vyzkoušeno s WIN XP az Win 10 (32 bit), Linux nezkoušen
S přípravky může přístroj měřit PSV anten, impedance – vše popsáno na www.
Rozměry: 92x70x23mm..........cena 980,-.
Verse se 3 relátkami 3U3 :
Konektor ůhlový SMA k dostání zde










odkaz na NWT4000 a NWT500

tu
 a dokumentace k NWT 7 n a stránkách asobol.ru a tady


čtvrtek 26. prosince 2019

úterý 17. září 2019

Zdroj s LM 317

Na ebay  zde  jsem koupil stavebnici zdroje s LM 317 30  V / 1 A s digitalním Voltmetrem za slušnou cenu 90,- Kč. Kladem že má  Voltmetr, ale záporem je , že se může při 30 V prorazit stabilizátor tohoto voltmetru. Proto jsem do napájení voltmeru vřadil stabilizátor 9 V. Spotřeba voltmetru při 9 V
je 20 mA. V a A metr z Číny, není v soupravě, má spotřebu 10 mA.
Úprava schematu stabilizátorem 9 V



pondělí 20. května 2019

Zdroj G 400 30 V/ 3 A

Z ebay se dá koupit stavebnice zdroje G 400  0-30 V / 3 A za pouhých 141,- Kč klik zde
Což je docela výhodný nákup. Je to ale bez trafa,krabice a V a A metru. Cena zdroje bez montáže cca
450,- Kč. Fota DPS přiložena

Popis funkce

Síťový transformátor s výstupním vinutím 24V/3A je napojen na vstupu obvodu na svorky 1 a 2. Kvalita napětí na výstupu zdroje je přímo úměrná kvalitě síťového transformátoru, proto je třeba jej volit pečlivě. Střídavé napětí výstupního vinutí transformátoru je usměrněno můstkem tvořeným čtyřmi diodami D1 - D4. Stejnosměrné napětí na výstupu z můstku je vyhlazené filtrem tvořeným kondenzátorem C1 a odporem R1.
Obvod má určité vlastnosti díky kterým se liší od podobných zařízení svého druhu. Nepoužívá ke kontrole výstupního napětí uspořádání proměnné zpětné vazby, ale konstantní zesilovač, který zajištuje referenční napětí pro stabiltní výstup. Referenční napětí je generováno na výstupu U1. Zenerova dioda D8 (5.6 V) zajišťuje teplotní stabilizaci, napětí na výstupu U1 se postupně zvyšuje, dokud se dioda D8 nezapne. Poté se obvod stabilizuje a referenční napětí zenerovy diody (5.6V) se objeví na odporu R5. Proud, který prochází přes neinvertující vstup operačního zesilovače je zanedbatelný, stejný proud prochází přes odpory R5 a R6a a z toho vyplývá, že napětí na dvou sériově zapojených odporech bude dvakrát větší než na jednotlivých odporech. Napětí na výstupu operačního zesilovače (pin 6 na U1) je 11,2V, tedy dvakrát větší než referenční napětí na zenerově diodě. Integrovaný obvod U2 má konstantní zesílení přibližně rovno třem, podle vzorce A=(R11+R12)/R11, tedy zvyšuje referenční napětí z 11,2 V na zhruba 33 V. Trimr RV1 a odpor R10 upravují limity výstupního napětí, které může být redukováno na 0 V, navzdory velikostem tolerancí ostatních součástek obvodu.
Další důležitou vlastností obvodu je možnost nastavit hodnotu maximálního proudu na výstupu, čímž lze ze zdroje napětí v podstatě udělat zdroj konstntního proudu. Aby toto bylo možné, obvod detekuje úbytky napětí na odporu R7, který je sériově spojen se zátěží. Integrovaný obvod U3 je zodpovědný za funkčnost obvodu. Invertující vstup U3 je nastavený pomocí odporu R21 na 0 V. Tehdy může být neinvertující vstup na integrovaném obvodu U3 nastaven na jakékoliv napětí pomocí P2. Předpokládejme, že pro výstupní napětí několika voltů je P2 je nastaven tak, aby mělo napětí na vstupu integrovaného obvodu hodnotu 1 V. Pokud je zátěž zvýšena, napětí na výstupu zůstane konstantní díky sekci zesilovače napětí a přítomnost odporu R7 v sérii s výstupem bude mít zanedbatelný vliv kvůli jeho malé hodnotě a umístění mimo zpětnou vazbu regulačního obvodu.
Pokud je zátěž konstantní a výstupní napětí se nemění, obvod je stabilní. Pokud se zátěž zvyšuje a to tak, že úbytky napětí na odporu R7 jsou větší než 1V, integrovaný obvod IC3 je spuštěn a obvod poskytuje konstantní proud. Výstup na U3 je spojený s neinvertujícím vstupem na U2 pomocí D9. U2 slouží ke kontrole napětí a U3 je spojen s jeho vstupem, čímž může později efektivně potlačit jeho funkci. Napětí na odporu R7 je monitorováno a jeho velikost se nemůže zvyšovat nad stanovenou hodnotu (v našem případě nad 1 V).
Toto je princip udržování konstantního proud na výstupu. Obvod je tak přesný, že je možné přednastavit proudové omezení až na 2mA. Kondenzátor C8 zvyšuje stabilitu obvodu. Q3 rozsvítí LED diodu v okamžiku, kdy je elektronický omezovač aktivován. Aby se udržovalo výstupní napětí na U2 na hodnotě 0 V, je nutné vytvořit pomocí C2 a C3 záporný potenciál, stejně velký záporný potenciál je na U3. Kolem Q1 je zapojen ochraný obvod, pokud zmizí záporné napětí, Q1 odpojí napájení od výstupu odbvodu, čímž ochání napájené zařízení. Při normálním provozu je Q1 neaktivní díky R14, po výpadku záporného potenciálu se tranzistor sepne a sníží napětí na výstupu U2 na nulu. Integrovaný obvod má vnitřní ochranu proti zkratu na výstupu, což je velká výhoda zvláště pri experimentování, kdy je možné zkratovat výstup zdroje a také to eliminuje špičku na výstupu při vypnutí zdroje, což je problém některých zapojení.

Schéma zapojení
 Seznam součástek
  • R1 - 2,2kΩ 1W, R2 - 82Ω 1/4W, R3 - 220Ω 1/4W, R4 - 4,7kΩ 1/4W
  • R5, R6, R13, R20, R21 - 10kΩ 1/4W, R7 - 0,47Ω 5W, R8, R11 - 27kΩ 1/4W
  • R9, R19 - 2,2kΩ 1/4W, R10 - 270kΩ 1/4W, R12, R18 - 56kΩ 1/4W, R14 - 1,5kΩ 1/4W
  • R15, R16 - 1kΩ 1/4W, R17 - 33Ω 1/4W, R22 - 3,9kΩ 1/4W
  • RV1 - 100K trimr
  • P1, P2 - 10kΩ lineární potenciometr
  • C1 - 3300µF/50V elektrolyt, C2, C3 - 47µF/50V elektrolyt, C4 - 100nF polyester
  • C5 - 200nF polyester, C6 - 100pF keramický, C7 - 10µF/50V elektrolyt, C8 - 330 pF keramický, C9 - 100pF keramický
  • D1, D2, D3, D4 - 1N5402,3,4 dioda 2A - RAX GI837U, D5, D6 - 1N4148
  • D7, D8 - 5,6V zenerova dioda, D9, D10 - 1N4148, D11 - 1N4001 (dioda 1A)
  • Q1 - BC548, NPN tranzistor nebo BC547, Q2 - 2N2219 NPN tranzistor, Q3 - BC557, PNP tranzistor nebo BC327, Q4 - 2N3055 NPN výkonový tranzistor
  • U1, U2, U3 - operační zesilovač TL081
  • D12 - LED dioda
  • více  tady
